Machine d'Impression et d'Emballage

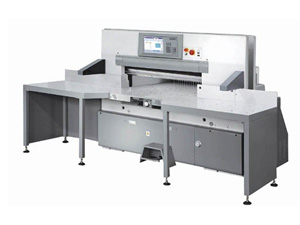

Découpeur de Papier Programmable
Description:
Cette série de découpeurs de papier programmables se compose de machines numériques avec coupe hydraulique et une interface d'utilisation multilingue. Le dérouleur tourne en douceur avec un faible bruit et un positionnement précis, il utilise un roulement à bille permettant d'améliorer la précision de la coupe, maintenir la vitesse et prolonger la durée de vie.
Les composants du système hydraulique sont importés, la pression peut être ajustée. Le papier est pressé deux fois par la pression accrue-système.
En ce qui concerne la commande numérique, cet équipement peut transporter sur le fonctionnement de programmation bloc à travers les chiffres et des diagrammes de réglage manuel.
Types:
QY L67, 78, 92, 115, 130, 137, 155, 166, 186
QY K67, 78, 92, 115, 130, 137, 155, 166, 186
QY D67, 78, 92, 115, 130, 137, 155, 166, 186
QY J67, 78, 92, 115, 130, 137, 155, 166, 186
QY G67, 78, 92, 115, 130, 137, 155, 166, 186
QY A67, 78, 92, 115, 130, 137, 155, 166, 186
QY F67, 78, 92, 115, 130, 137, 155, 166, 186
Caracteristiques:
1.Utilise des roulements à bille et rails de guidage, une surface lisse à faible bruit pour un travail de précision permettant de prolonger la durée de vie du découpeur programmable.
2. Interface d'utilisation multilingue
3.En ce qui concerne la table de travail, elle est plus grande 1000 × 800 mm. Dans le même temps, les tables sont toutes chromées et équipées avec des balles d'air avec effet anti-rouille.
4.Pour le remplacement de la lame, il est un dispositif d'assistance mécanique qui peut remplacer une lame rapidement et en sécurité. Et il y a aussi l'alignement optique des lames afin d'améliorer la découpe.
5.Pour la lame , il ya dispositif de sécurité et un retour automatique afin d'assurer la sécurité lors de la découpe
6.Il ya dispositif d'éjection pour la barre de couteau
7.Pour les composants système hydraulique sont importés et font la pression ajustée. Et aussi, le papier peut être pressée deux fois par la pression accrue-système.
8.Machine programmable contrôlée par PLC
9.En ce qui concerne la transition, nous utilisons un plat de transmission réducteur à vis sans fin
10.Il ya des dispositifs de serrures de sécurité et de surcharges de découpe.
11.Il y a un casier de lame dans la sécurité électrique pour en fait une découpe plus stable
| Specification | modèle | 67 | 78 | 92 | 115 | 130 | 137 | 155 | 166 | 186 |
| Découpe en Largeur | L | 67" | 78/30.7" | 92/36.2" | 115/45.3" | 130/51.2" | 137/54" | 155/61" | 166/65.4" | 186/73.2" |
| Découpe en Hauteur sans plaque d assistance Max. | K | 8" | 13/5.1" | 12/4.7" | 16/6.3" | 13/5.1" | 16/6.3" | |||
| Découpe en Profondeur Max. | D | 67" | 78/30.7" | 93/36.5" | 115/45.3" | 130/51.2" | 145/57" | 155/61" | 166/65.4" | 195/76.8" |
| Découpe en Hauteur sans plaque d assistance Min | 2" | 2.5/1" | 3/1.2" | |||||||
| Longueur de l entendu de la Table | J | 530" | 64/25.2" | 65/25.6" | 73/28.7" | 74/29.1" | 75/29.5" | |||
| Hauteur de la table de travail | G | 88.2" | 86.5/34" | 89/35" | 86.5/34" | 89/35" | ||||
| Largeur de la machine y compris des dimension table de travail côté. | A | 125" | 215/84.6" | 233/91.7" | 266/104.7" | 287/113" | 314/123.6" | 322/126.8" | 375/147.6" | |
| Largueur total de la table de travail | F | 150" | 178/70" | 198/78" | 226/89" | 241/95" | 259/102" | 280/110.2" | 283/111.4" | 355/139.7" |
| Vitesse du Découpe (r/min) | 20 | 45 | 42 | 40 | ||||||
| Pression du papier Max. | 20000 | 30000 | 35000 | 4000 | 45000 | 55000 | 60000 | 65000 | ||
| La puissance du moteur principal (Kw) | 1.5 | 3 | 4 | 5.5 | 7.5 | |||||
| Le moteur d alimange papier (Kw) | 0.37 | 0.55 | 0.75 | |||||||
| Pompe a Air (Kw) | 0.25 | 0.55 | 0.75 | 0.75x2 | ||||||
| Poids de machine (Kg) | 650 | 2300 | 3000 | 4300 | 4000 | 4500 | 5800 | 6200 | 9000 | |
| Tous les dimensions (L×W×H) | 68.1"×57.1 "× 65" |
83"×56 "× 77" |
90"×56 "× 77" |
99"×61 "× 83" |
103"×61 "× 79" |
110"×61 "× 83" |
120"×63 "× 87" |
124"×63 "× 91" |
150"×79 "× 99" |
|
| Specifications de la lame (L×W×H) | 30.7"×4 "× 0.39" |
37.8"×5 "× 0.5" |
43.3"×5 "× 0.5" |
54.7"×6.3 "× 0.54" |
59.8"×5 "× 0.5" |
63.2"×6.3 "× 0.54" |
70.3"×6.3 "× 0.54" |
75"×6.3 "× 0.54" |
83.5"×6.3 "× 0.54" |
|
